T512

documentations
La documentation complète est disponible sur l'onglet "documentation"

Résumé :

Les deux fonctions, tripmaster et chronomètre sont indépendantes.

Le mode chronomètre permet de lancer une temporisation « START » de figer la valeur « ARRET/RAZ » de la remettre à zéro en laissant le bouton « ARRET/RAZ » appuyé pendant 2 secondes.

Le mode tripmaster (ou odomètre) enregistre et affiche les distances parcourues. Deux valeurs s'affichent l'une donnant la distance parcourue depuis la dernière mise en marche : compteur totalisateur, l'autre donnant la distance parcourue depuis le dernier appui sur la touche "RAZ", c'est le compteur partiel.

Il est possible de geler « FREEZE » les valeurs, de la sonde, de décompter les valeurs de la sonde « RECUL », de modifier les valeurs pour positionner les compteurs à une valeur donnée boutons « + » et « - ».

En mode recul les compteurs (total et partiel) décomptent

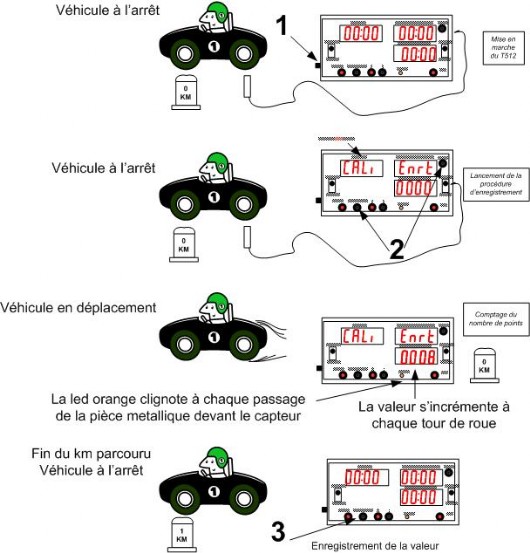

calibration

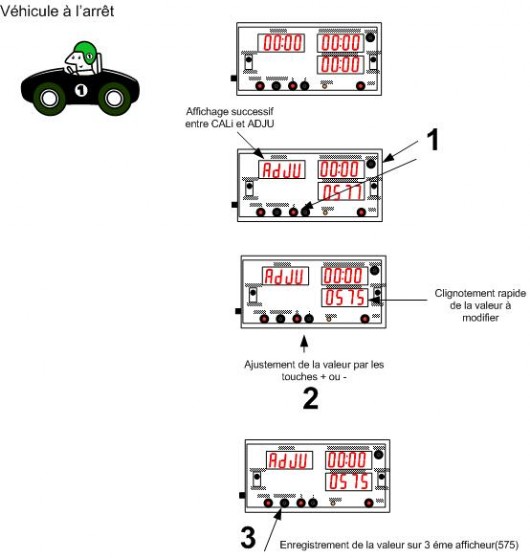

ajustement calibration

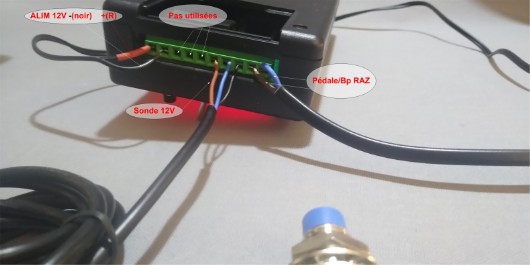

connexions T512

alimentation
rouge : 12V
noir : 0V

sonde
brun : 12V
bleu :0V
noir : retour sonde

bouton ou pédale RAZ
contact sec
marron et bleu
Réalisé et mis à jour par ACROTEK.
Mise à jour le 03/01/2024.
Les informations données le sont à titre indicatif et n'ont aucune valeur contractuelle et la société se réserve le droit de les modifier sans préavis.
