compteur kilométrique
documentations > utilisation des appareils
Quelques fois sur nos anciennes, les compteurs de vitesse manque de précision aussi nous proposons un compteur kilométrique qui se calibre comme le tripmaster. Il se connecte sur le trip avec 3 fils et utilise l'information du retour de la sonde.
Le compteur indique la vitesse du véhicule qui équipé d’une sonde sur roue donne des “tops” sur chaque tour de roue. La vitesse est donné en KM/h.
Le compteur est déconseillé avec la sonde GPS en effet les informations arrivent en "paquets" et les valeurs sont faussées.
Il est nécessaire d’étalonner l’appareil avant utilisation (valeur de calibration identique au trip).
Les limites de l’afficheur.
Nb de points dans calibration maximum est de 9999.Viesse maxi 200km/h.Deux affichages possibles avec ou sans les dixièmes de Km.
Consommation 100ma sous 12V.Protection par fusible de 400mA(dans boitier).Boitier : L:10cm, H:5cm, profondeur 2.5cm. Longueur de fil de 90cm.(sur demande peut-être livré avec une longeur de câble plus importante ou un bornier.)L’appareil est protégé contre les risques de branchement inverse.

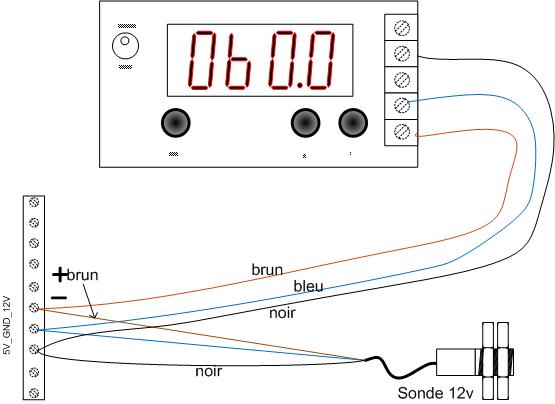

Connexion compteur sans led

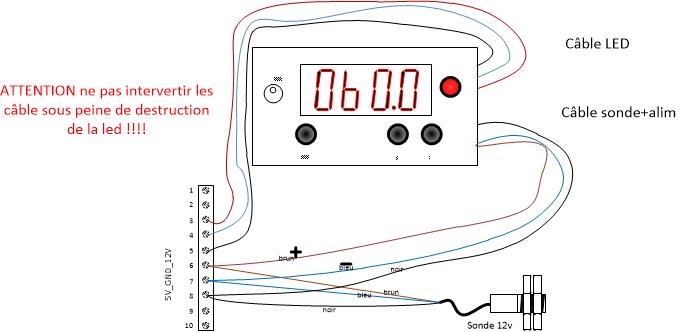

Connexion compteur avec led
connexion sur sonde GPS
Nous déconseillons le compteur sur GPS les informations arrivant du GPS par paquet donnent un affichage différent entre la vitesse réelle et la vitesse affichée.

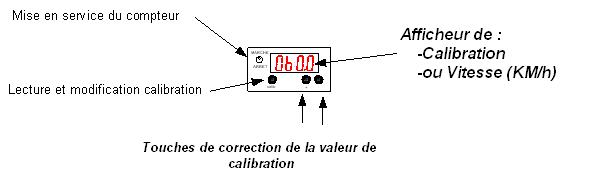

fonctionnement :
Méthode de visualisation de la valeur enregistrée :
Appuyer sur le bouton poussoir “Calib” une valeur apparait sur les 4 afficheurs, elle correspond au nombre de points enregistré.
Lors du relachement du bouton la consigne disparait.
Méthode pour modifier et enregistrer la valeur de consigne :
1-appuyer simulatnément sur le Bouton “Calib” et sur le bouton “+” ou”-“
2-une fois la valeur choisie, elle restera affichée quelques secondes, dans ce laps de temps, il faudra donner une brève impulsion sur le Bouton “Calib” pour enregistrer celle-ci.
Il existe 4 vitesses pour l’ajustement et l’enregistrement des valeurs :
-Impulsion par impulsion, avance ou recul point par point. (ajustement valeur).-en laissant le doigt appuyé jusqu’a 10 secondes vitesse avance de 10 par 10 (ajustement valeur).
-en laissant le doigt appuyé de 10 à 20 secondes vitesse avance de 100 par 100 (ajustement sonde 12V).-en laissant le doigt appuyé au dela de 20 secondes vitesse avance de 1000 par 1000 (ajustement sonde GPS).
